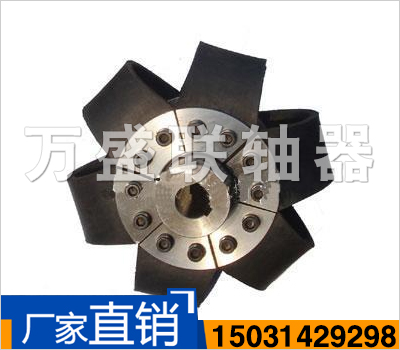

LAK鞍形塊彈性聯軸器
時間：2018-12-03 點擊：1455
|
詳細說明
|
?訂購熱線：187-3071-6577 |
LAK鞍形塊彈性聯軸器 （JB/T7684-95）
LAK鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本。可應用于礦山、冶金、船舶、紡織等行業中。
LAK鞍形塊彈性聯軸器用于聯接兩同軸線的傳動軸系。具有一定的徑向、軸向、角向補償和減震性能。環境溫度為–20~+80℃，傳遞公稱轉矩為63~50000N·m。
LAK鞍形塊彈性聯軸器是由若干個鞍形橡膠塊通過螺栓與主、從動端半聯軸器聯接以傳遞轉矩，結構簡單，零件數量少，裝拆方便，易于維護，具有良好的減振緩沖和較大的軸線偏移補償性能，運動及變形所產生熱量通過旋轉可自動散發，鞍形塊彈性元件全系列只有四種規格，通用互換性好，有利于降低成本?？蓱?yīng)用于礦山、冶金、船舶、紡織等行業中。
LAK鞍形塊彈性聯軸器（JB/T7684-95）/mm
|
型號
|
公稱轉
矩Tn/
N·m
|
許用轉
速[n]/
r·min-1
|
軸孔直徑
d1、d2
|
軸孔長度
|
D
|
D1
|
S
|
S1
|
H
|
轉動慣
量I/
kg·m2
|
質量
m/kg
|
|
|
Y型
|
J1、Z1型
|
|||||||||||
|
L
|
L1
|
|||||||||||
|
LAK1
|
63
|
3700
|
20、22、24
|
52
|
38
|
155
|
50
|
10
|
30
|
50
|
0.005
|
3.4
|
|
25、28
|
62
|
44
|
||||||||||
|
30、32
|
82
|
60
|
||||||||||
|
LAK2
|
100
|
3500
|
25、28
|
62
|
44
|
165
|
60
|
0.007
|
4.8
|
|||
|
30、32、35、38
|
82
|
60
|
||||||||||
|
LAK3
|
160
|
3150
|
28
|
62
|
44
|
185
|
75
|
0.018
|
8.73
|
|||
|
30、32、35、38
|
82
|
60
|
||||||||||
|
40、42、45
|
112
|
84
|
||||||||||
|
LAK4
|
250
|
3000
|
30、32、35、38
|
82
|
60
|
0.018
|
8.86
|
|||||
|
40、42、45、48
|
112
|
84
|
||||||||||
|
LAK5
|
500
|
2500
|
40、42、45、48、50、55、56
|
235
|
95
|
15
|
45
|
75
|
0.039
|
14.4
|
||
|
60、63、65
|
142
|
107
|
||||||||||
|
LAK6
|
630
|
2400
|
42、45、48、50、55、56
|
112
|
84
|
240
|
100
|
0.043
|
16.1
|
|||
|
60、63、65、70、71
|
142
|
107
|
||||||||||
|
LAK7
|
1000
|
2000
|
45、48、50、55、56
|
112
|
84
|
290
|
120
|
0.147
|
29
|
|||
|
60、63、65、70、71、75
|
142
|
107
|
||||||||||
|
LAK8
|
1600
|
1700
|
50、55、56
|
112
|
84
|
340
|
130
|
0.28
|
38.5
|
|||
|
60、63、65、70、71、75
|
142
|
107
|
||||||||||
|
80
|
172
|
132
|
||||||||||
|
LAK9
|
2500
|
1500
|
50、55、56
|
112
|
84
|
385
|
145
|
25
|
70
|
115
|
0.424
|
53
|
|
60、63、65、70、71、75
|
142
|
107
|
||||||||||
|
80、85、90
|
172
|
132
|
||||||||||
|
LAK10
|
4000
|
1250
|
50、56
|
112
|
84
|
460
|
160
|
1.03
|
76.6
|
|||
|
60、63、65、70、71、75
|
142
|
107
|
||||||||||
|
80、85、90、95
|
172
|
132
|
||||||||||
|
100
|
212
|
167
|
||||||||||
|
LAK11
|
6300
|
1050
|
60、63、65、70、71、75
|
142
|
107
|
530
|
180
|
2.38
|
128
|
|||
|
80、85、90、95
|
172
|
132
|
||||||||||
|
100、110
|
212
|
167
|
||||||||||
|
LAK12
|
7100
|
1000
|
65、70、71、75
|
142
|
107
|
575
|
190
|
3.32
|
144
|
|||
|
80、85、90、95
|
172
|
132
|
||||||||||
|
100、110、120
|
212
|
167
|
||||||||||
|
LAK13
|
10000
|
900
|
75
|
142
|
107
|
630
|
225
|
5.45
|
198
|
|||
|
80、85、90、95
|
172
|
132
|
||||||||||
|
100、110、120、125
|
212
|
167
|
||||||||||
|
130、140
|
252
|
202
|
||||||||||
|
LAK14
|
14000
|
850
|
85、90、95
|
172
|
132
|
665
|
250
|
30
|
115
|
200
|
5.56
|
242
|
|
100、110、120、125
|
212
|
167
|
||||||||||
|
130、140、150
|
252
|
202
|
||||||||||
|
LAK15
|
20000
|
750
|
100、110、120、125
|
212
|
167
|
740
|
280
|
10.3
|
330
|
|||
|
130、140、150
|
252
|
202
|
||||||||||
|
160、170、180
|
302
|
242
|
||||||||||
|
LAK16
|
31500
|
650
|
110、120、125
|
212
|
167
|
880
|
305
|
23.5
|
475
|
|||
|
130、140、150
|
252
|
202
|
||||||||||
|
160、170、180
|
302
|
242
|
||||||||||
|
190
|
352
|
202
|
||||||||||
|
LAK17
|
50000
|
550
|
120、125
|
212
|
167
|
1040
|
345
|
50.2
|
701
|
|||
|
130、140、150
|
252
|
202
|
||||||||||
|
160、170、180
|
302
|
242
|
||||||||||
|
190、200、220
|
352
|
282
|
||||||||||
注：1.表中所列質量為聯軸器*大質量。
2.轉動慣量為近似值。
3.聯軸器兩端不能同時采用Z1型軸孔。
4.聯軸器*大轉矩為公稱轉矩的3倍即Tmex=3Tn。
